En el primer texto mencionamos el cilindro neumático es un elemento neumático, se convierte la presión neumática a la fuerza de sujeción. Es una manera de sujetar la pieza, se usa mucho en cortando del metal leve, automatización de la producción masiva y fixturas neumáticas etc.

¿Cómo elige el tipo del cilindro de Clamptek?

El cilindro neumático se divide según la acción, por ejemplo, cilindro de apoyo, cilindro giratorio, cilindro del tipo palanca, cilindro de tipo bloque etc.  Según el tamaño de la fixtura, la localización de piezas en fixtura, el tipo y la forma de piezas, se decide el tipo del cilindro neumático.

Introducción del cilindro neumático del tipo palanca:

En el proceso de mecanizar y producir en máquinas, cuando se requiere sujetar la pieza desde arriba hasta abajo, si no gira y sujeta la pieza o evita un obstáculo, se puede usar el cilindro del tipo palanca.  Según la energía, se categoriza en dos tipos, el cilindro neumático e hidráulico del tipo palanca.

Esta vez querríamos introducirlos el cilindro neumático del tipo palanca:

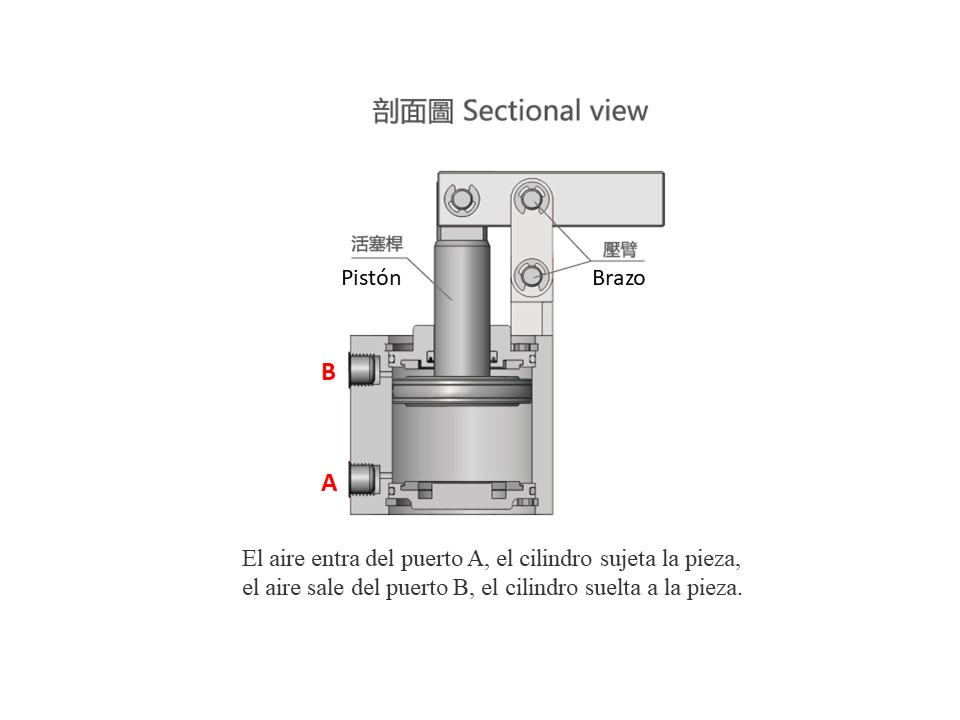

Aprovechan la estructura de la palanca y la teoría de La Palanca, se convierte la acción recta del pistón a la acción de sujetar. El aire entra de un lado del postón al cilindro neumático, y el aire comprimido se produce la presión al pistón. Así que, el pistón mueve y impulsa el brazo a altura predeterminada través del fulcro para sujetar la pieza.  Se usa con el sensor magnético y dispositivos relativos para realizar la producción automática.

Características del cilindro neumático:

El cuerpo es leve

Se puede usar en el medio ambiente limpio

En mismo diámetro, la fuerza de sujeción del cilindro tipo palanca

Adecuado para el espacio limitado cuando mecanizando (ej. CNC fixtura de mecanizar)

Adecuado para cortar el metal leve y piezas que requiere precisión alta (Ej. Móvil)

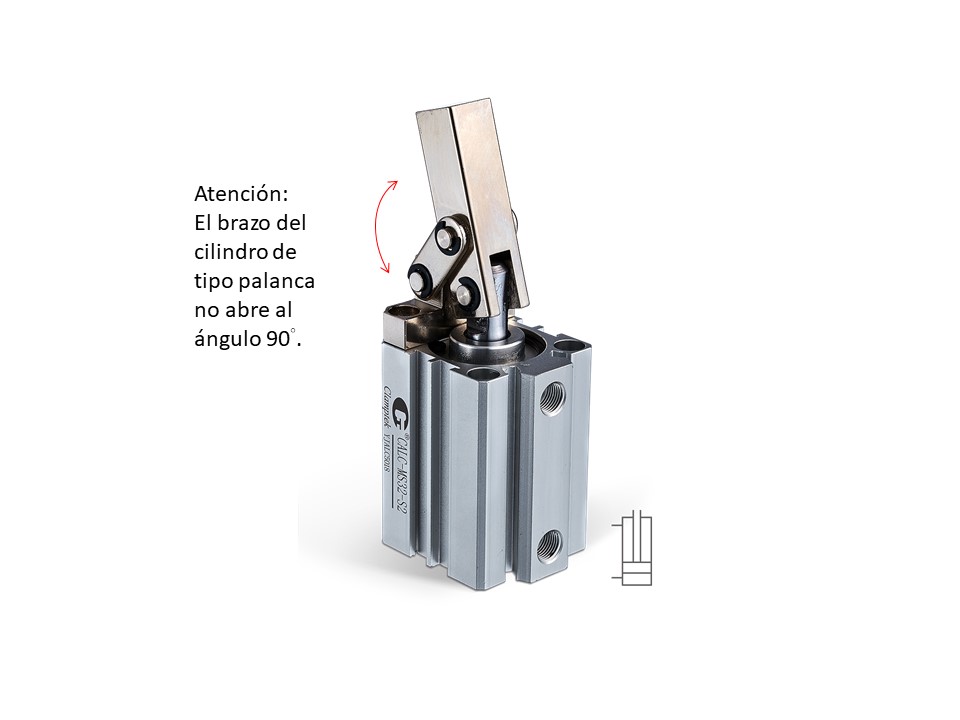

¡Recomiendo! Clamptek Producto Destacado – CALC:

➤Aplicado al cilindro de fijación estandarizada de esta serie, y equipado con estructura del tipo palanca.

➤El material del cuerpo es de aleación aluminio. La superficie interna es suave, y tienen una larga vida útil.

➤Esta serie es intercambiable, se puede reemplazar con el producto que tiene la especificación similar.

Acción de Operación: Efecto Doble

Presión máx. de operación:  7 kgf/cm2

Presión mín. de operación: 3 kgf/cm2

7 tamaño del diámetro interior: 25, 32, 40, 50, 63, 80, 100(mm)

2 tipo de función:

Estándar

con Inducción Magnética (sensor línea disponible:  1 o 2 pzas. Si necesita este tipo del cilindro, contacte el representante de venta por adelantado.)
