CTC-PD

Información del Producto

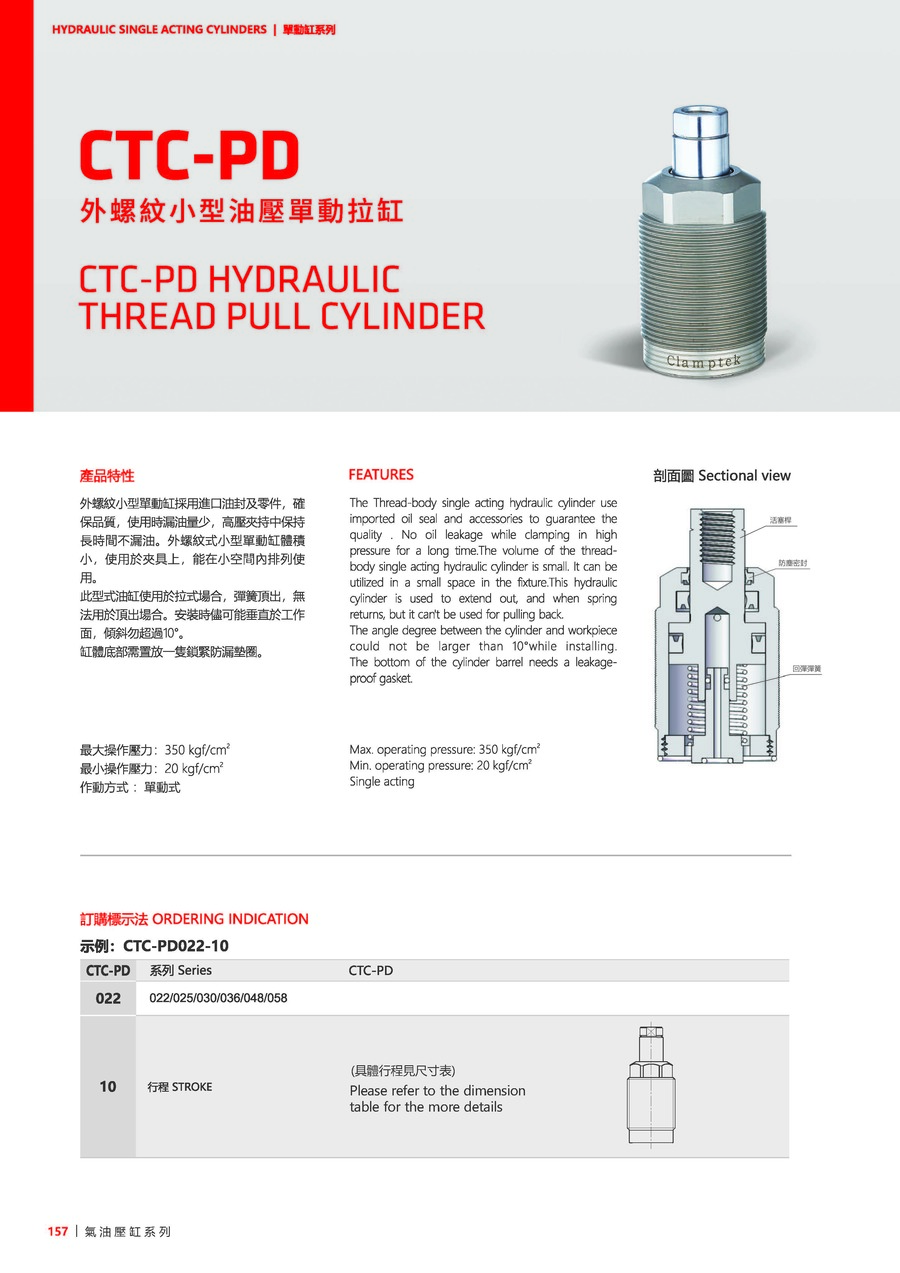

Este cilindro tiene el cuerpo resorte y efecto simple. Instalan sellos de aceite importados en los cilindros para aumentar la calidad de producto.
No hay un escape de aceite cuando está sujetando en la precisión alta. Los utilizan en fixturas estrechas por el tamaño pequeño.
Este cilindro se extiende a sujetar y el resorte retrocede, no se puede tirar.
Instalan el cilindro en dirección vertical si posible. El ángulo dentro el cilindro y la pieza tiene que ser menor 10° de grado cuando instalando.
El fondo necesita una junta para evitar el escape y bloquear seguramente.

Presión máx. de operación: 350 kgf/cm²
Presión mín. de operación: 20 kgf/cm²
Efecto Simple
Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CTC-PD
022
10

Información del Producto

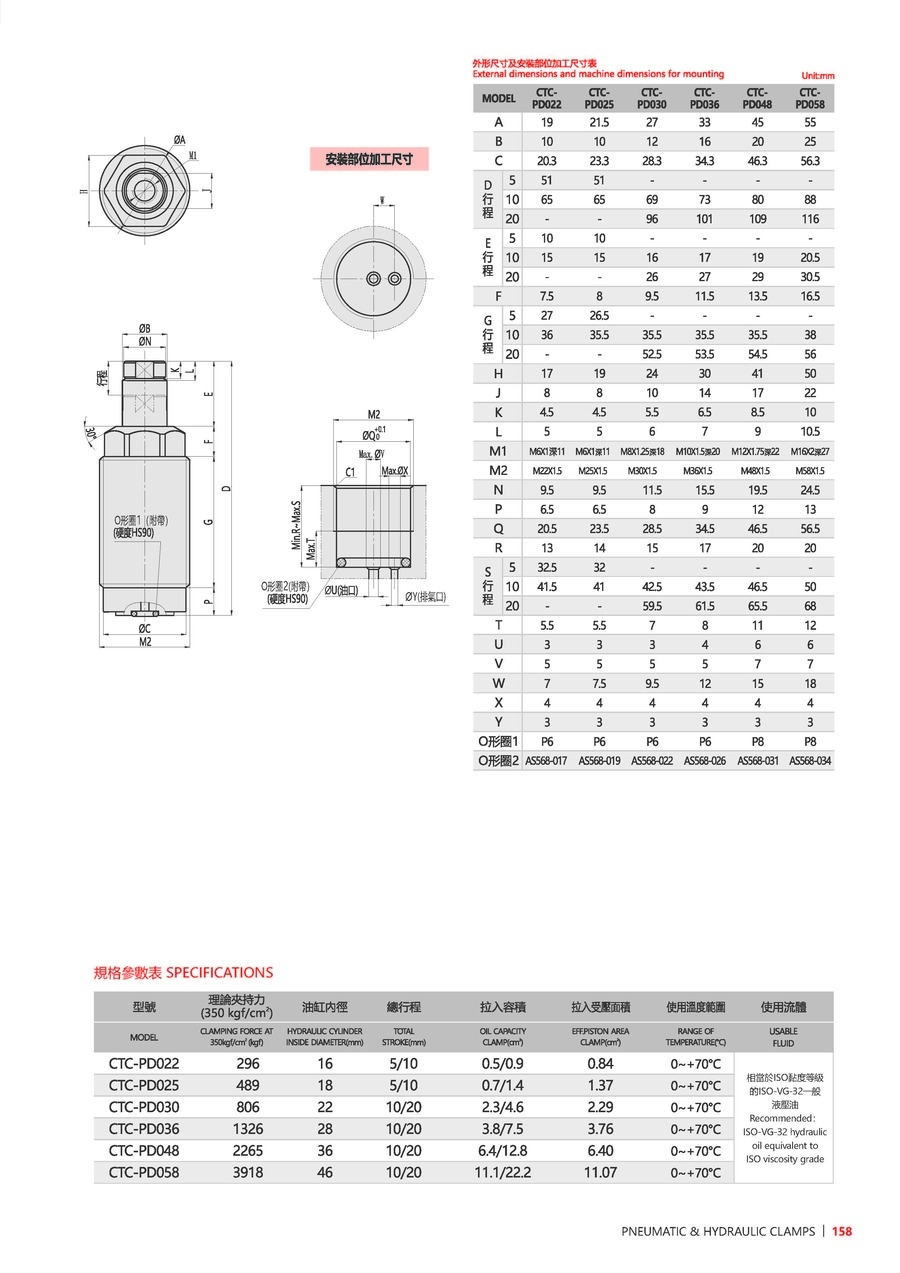

Modelo CTC-PD022 CTC-PD025 CTC-PD030 CTC-PD036 CTC-PD048 CTC-PD058
Fuerza de Sujeción(350kgf/cm²) 296 489 806 1326 2265 3918
Diamétro Interior(mm) 16 18 22 28 36 46
Carrera Total(mm) 5, 10 5, 10 10, 20 10, 20 10, 20 10, 20
Gasto de aceite: carrera de sujeción(cm³) 0.5, 0.9 0.7, 1.4 2.3, 4.6 3.8, 7.5 6.4, 12.8 11.1, 22.2
Eff. Pistón Area de sujeción(cm²) 0.84 1.37 2.29 3.76 6.4 11.07
Temperatura Adecuada(°C) 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C 0~+70°C
