CHA

Información del Producto

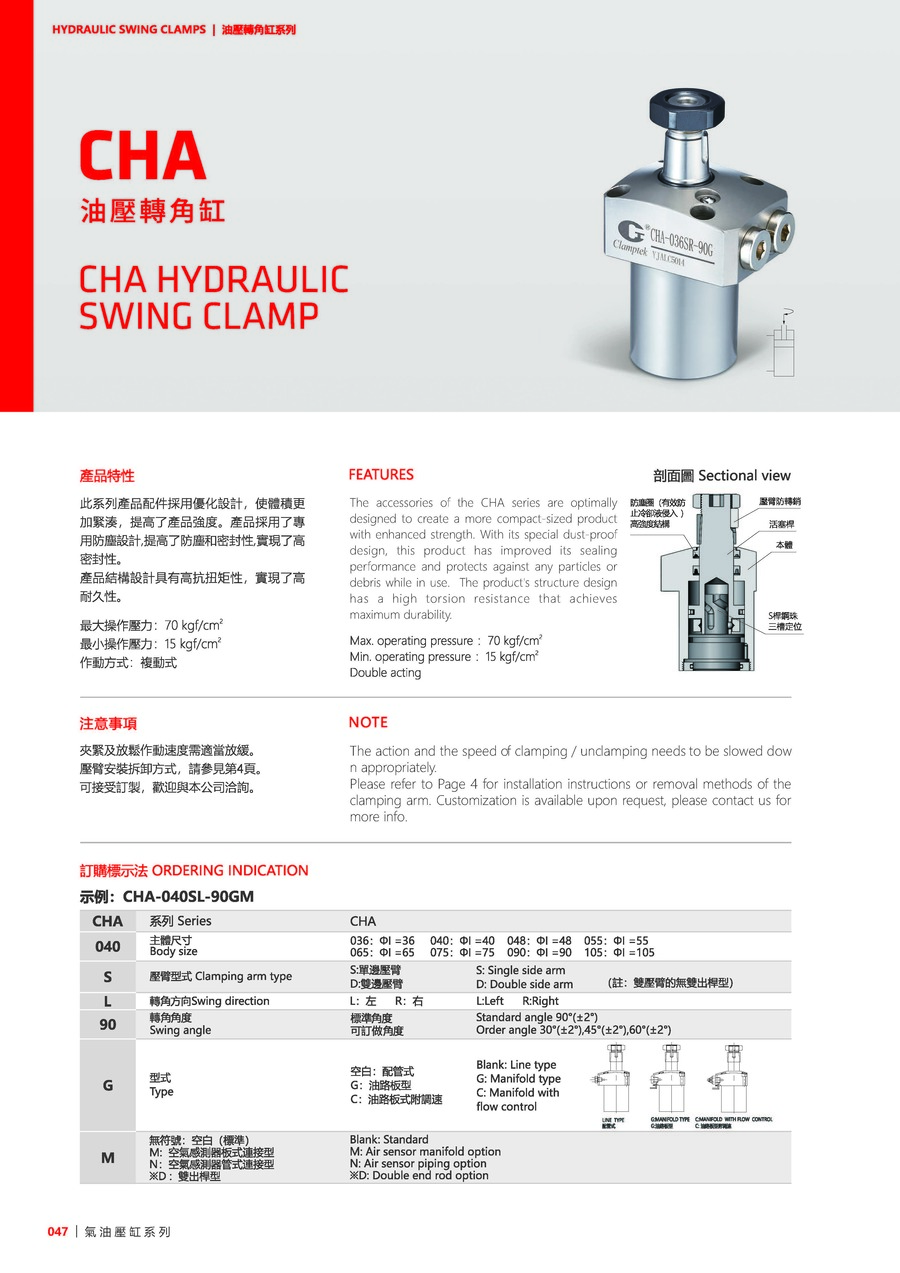

El diseño optimizado de accesorios de la serie CHA establece una estructura fuerte y aumenta la fuerza de los productos. CHA contienen sellos a prueba de polvo y rendimiento alto. La anti-torsión alta realiza el mejor durabilidad.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 15 kgf/cm²
Efecto Doble

NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

（Ej.CHA-040SL-90GM）

CHA	Serie	CHA
040	Diámetro del Cilindro	036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105 : ØI=105
S	Tipo de Brazo	S: Brazo Solo, D: Brazo Doble
L	Giro del Cilindro	R: Derecha, L: Izquierda
90	Ángulo de Giro	Ángulo estándar: 90°(±2°), Ángulos personalizados: 30°(±2°), 45°(±2°), 60°(±2°)
G	Tipo	Blanco: Tubo, G: Colector, C: Colector con Control Flujo
M	-	Blanco: Estándar, M: Tipo Colector con el detector de aire, N: Tipo Tubo con el detector de aire, D: Pistón Salida

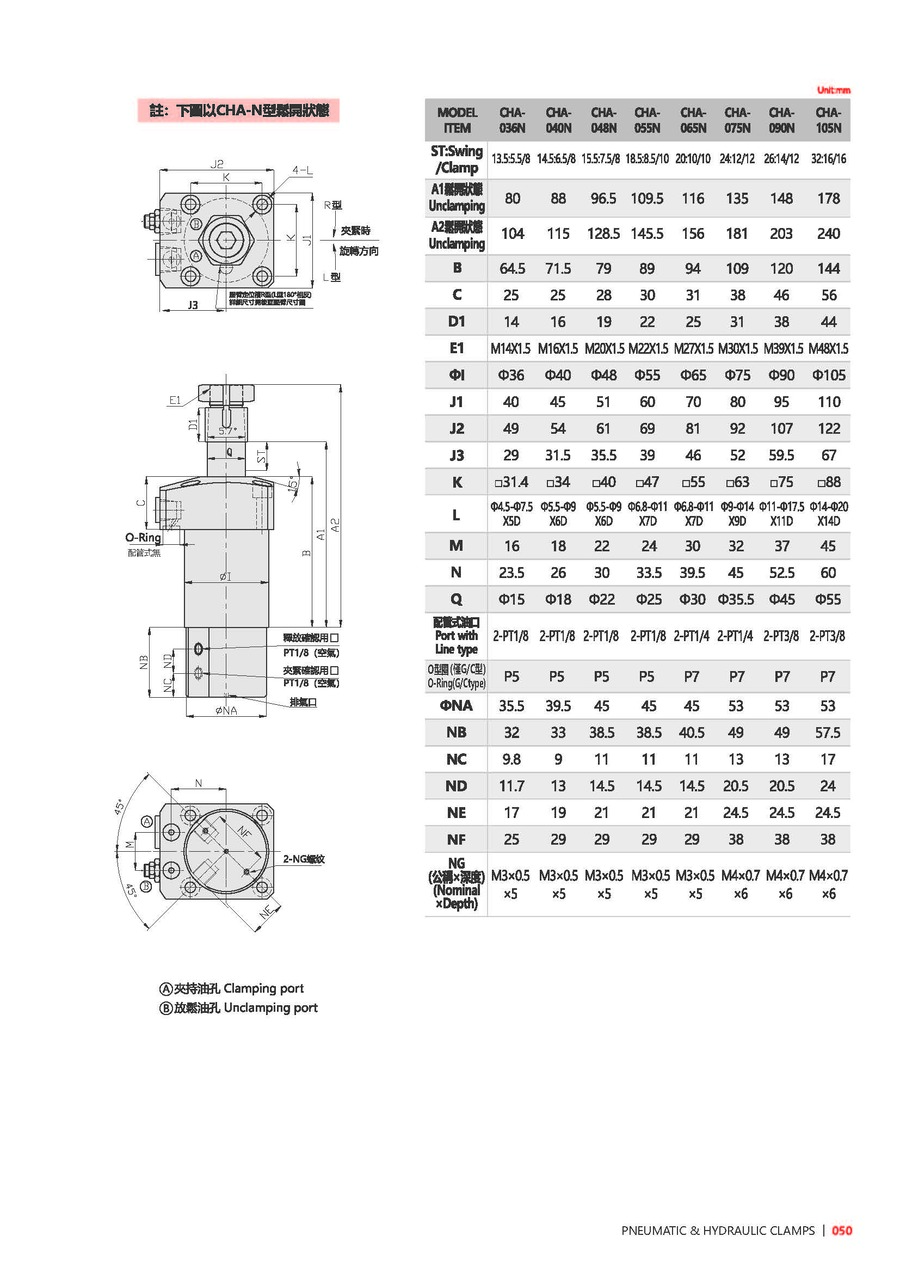

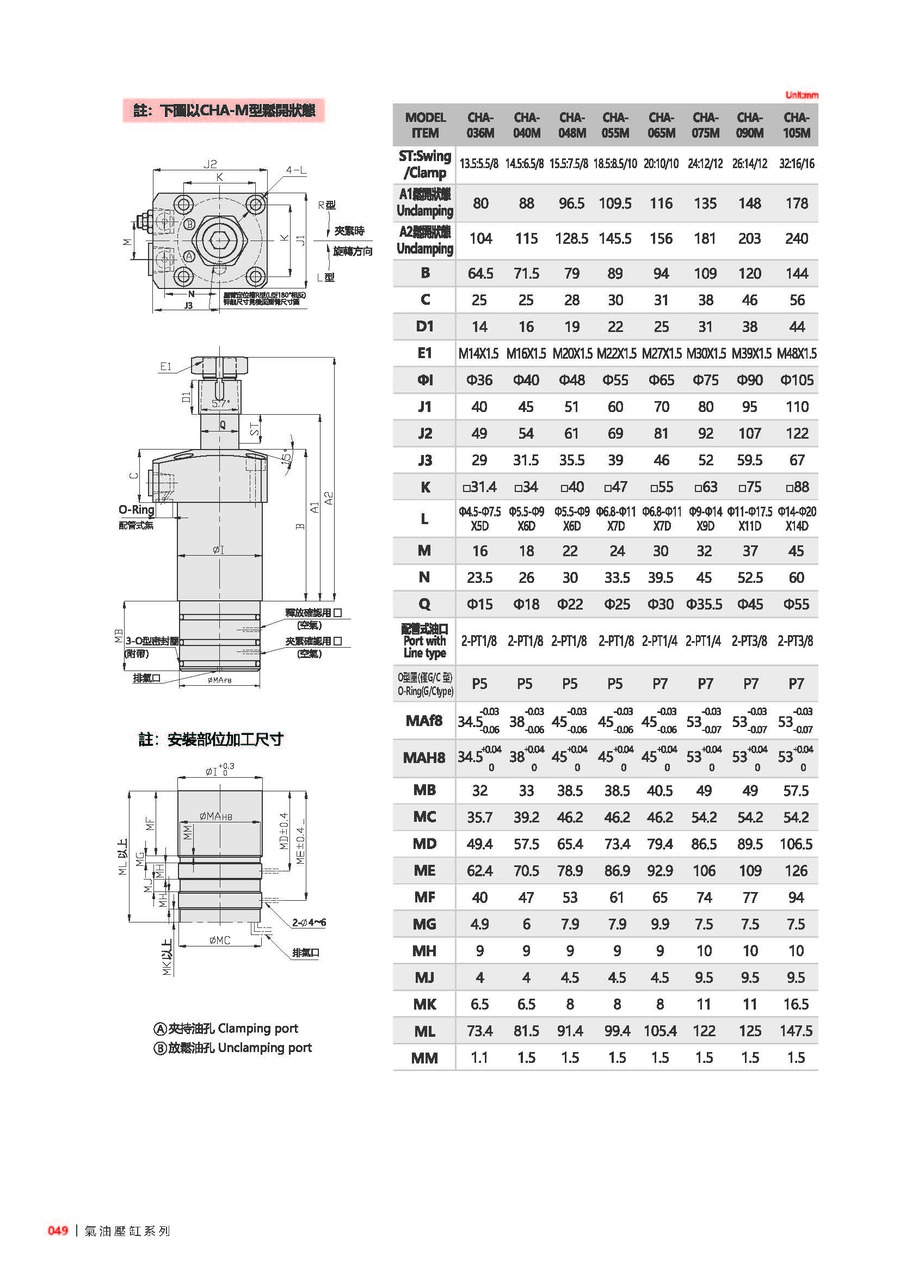

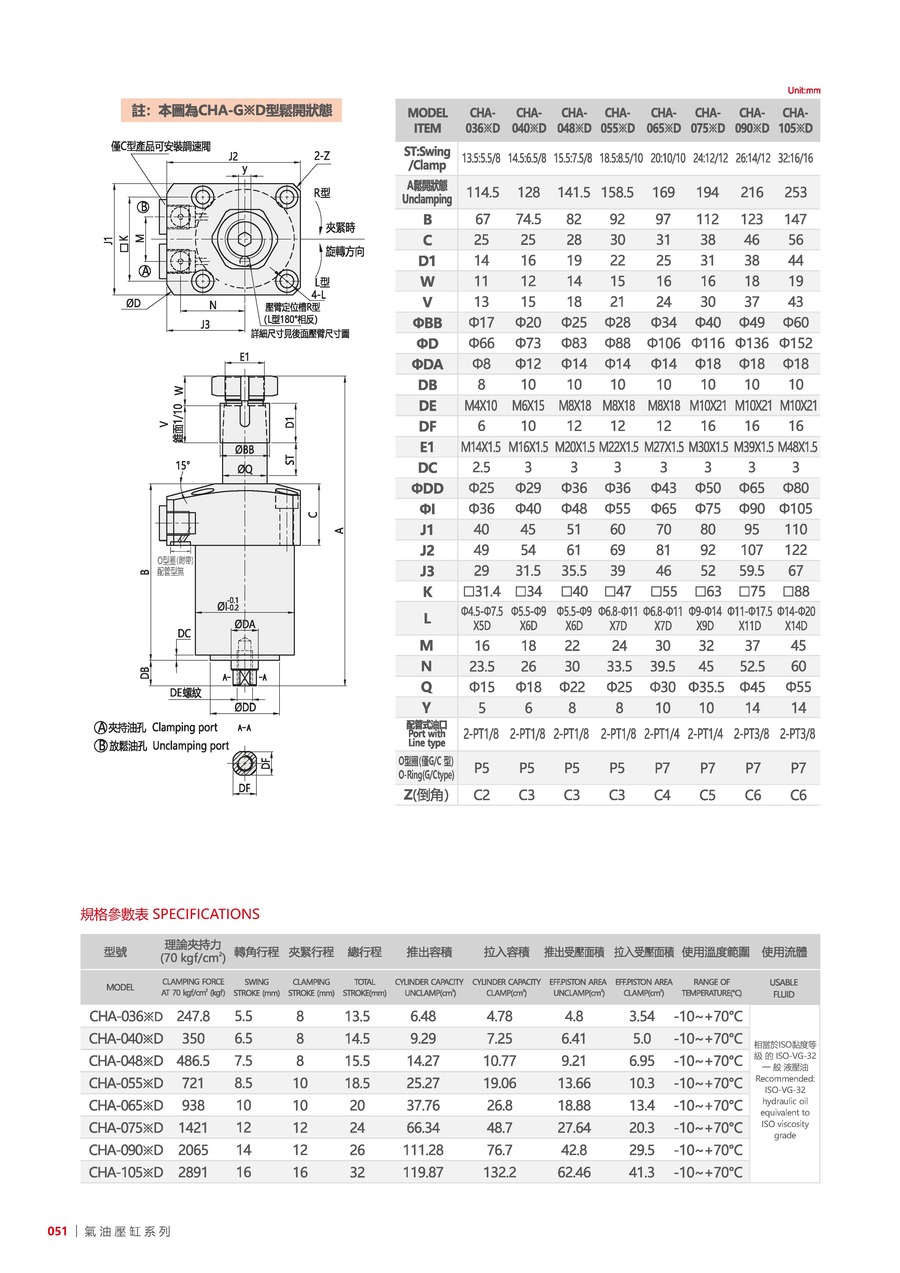

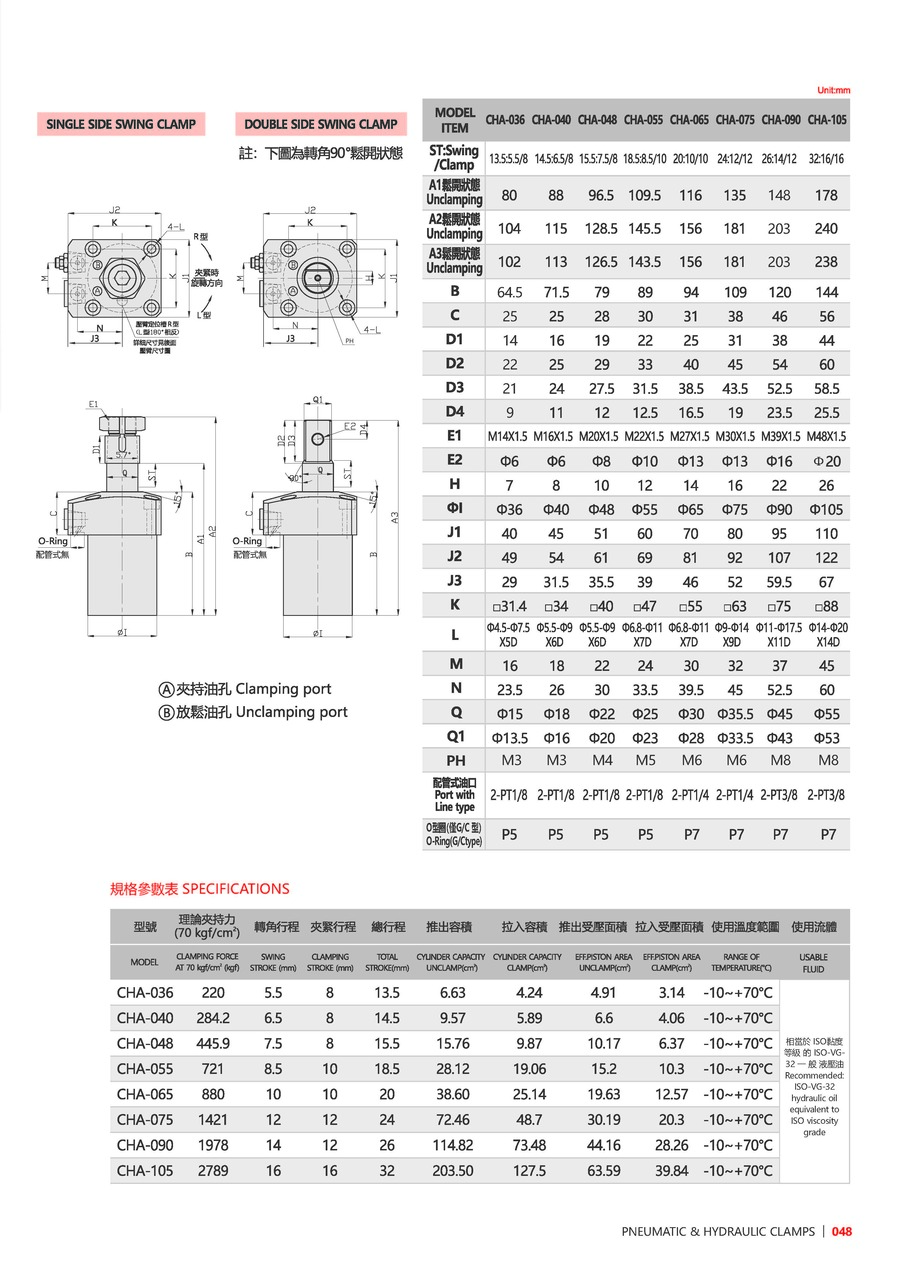

Información del Producto

Modelo	CHA-036	CHA-040	CHA-048	CHA-055	CHA-065	CHA-075	CHA-090	CHA-105
Fuerza de Sujeción(70kgf/cm²)	220	284.2	445.9	721	880	1421	1978	2789
Carrera de Giro(mm)	5.5	6.5	7.5	8.5	10	12	14	16
Carrera de Sujeción(mm)	8	8	8	10	10	12	12	16
Carrera Total(mm)	13.5	14.5	15.5	18.5	20	24	26	32
Gasto de Aceite: carrera de retroceso(cm³)	6.63	9.57	15.76	28.12	38.6	72.46	114.82	203.5
Gasto de Aceite: carrera de sujeción(cm³)	4.24	5.89	9.87	19.06	25.14	48.7	73.48	127.5
Eff. Pistón Area de Retroceso(cm²)	4.91	6.6	10.17	15.2	19.63	30.19	44.16	63.59
Eff. Pistón Area de Sujeción(cm²)	3.14	4.06	6.37	10.3	12.57	20.3	28.26	39.84
Temperatura Adecuada(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
