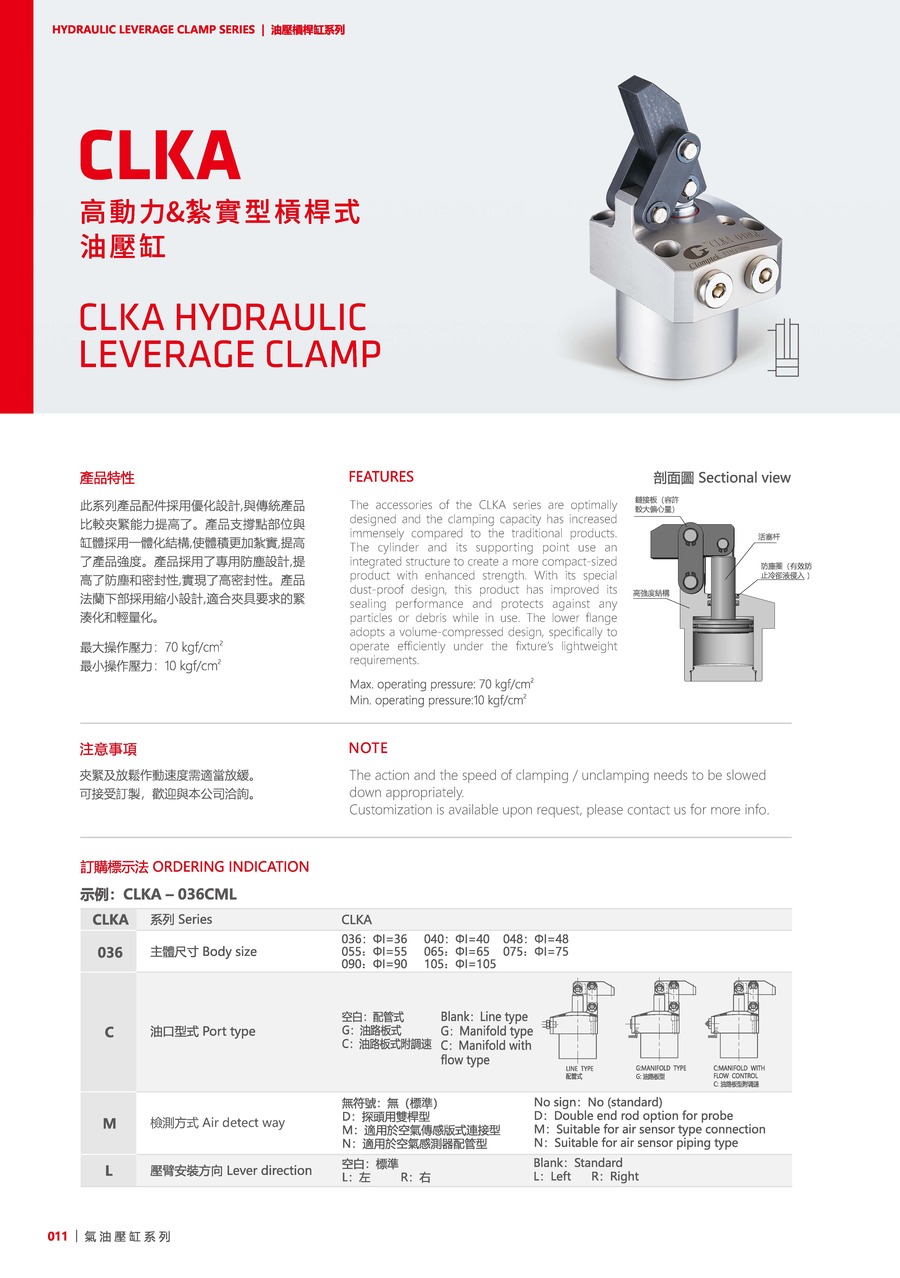

CLKA

Información del Producto

El diseño actualizado. Así que, la capacidad de sujeción es más bien que productos tradicionales.
Aumenta la fuerza del producto y el volumen más pequeño porque el cuerpo de cilindro y el soporte de palanca son integrados.
La serie de CLKA contiene sellos a prueba de polvo y rendimiento alto. Está más adecuado para las fixturas leves y compactas por el cuerpo pequeño.

Presión máx. de operación: 70 kgf/cm²
Presión mín. de operación: 10 kgf/cm²

NOTA:
Baja la velocidad de operación cuando está sujetando y retrocediendo.
Pedidos personalizados están disponibles. Contáctenos para más información.

Fluido utilizable: aceite eqiuvalente a ISO-VG-32.

Indicación de Compra

（Ej.CLKA-036CML）

CLKA	Serie	CLKA
036	Diamétro Interior	036: ØI=36, 040: ØI=40, 048: ØI=48, 055: ØI=55, 065: ØI=65, 075: ØI=75, 090: ØI=90, 105: ØI=105
C	Tipo de Puerto	Blanco: Tubo, G: Colector, C: Colector con Flujo Control
M	Manera de Detección	Blanco: No (Estándar), D: Pistón Salida, M: tipo colector con el detector de aire, N: tipo tubo con el detector de aire
L	Dirección de Palanca	Blanco: No Dirección(Estándar), R: Derecha, L: Izquierda

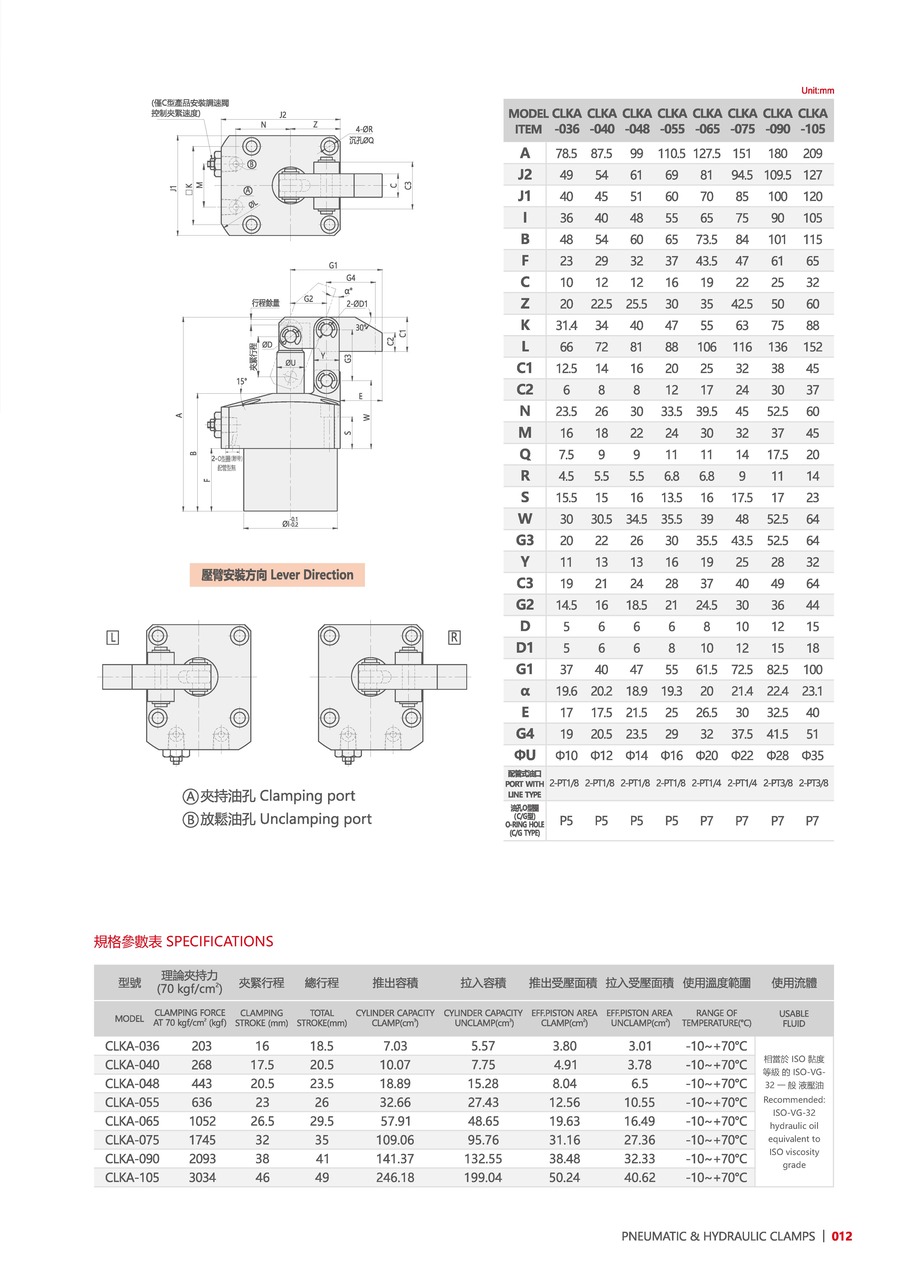

Información del Producto

Modelo	CLKA-036	CLKA-040	CLKA-048	CLKA-055	CLKA-065	CLKA-075	CLKA-090	CLKA-105
Fuerza de Sujeción(70kgf/cm²)	203	268	443	636	1052	1745	2093	3034
Carrera de Sujeción(mm)	16	17.5	20.5	23	26.5	32	38	46
Carrera Total(mm)	18.5	20.5	23.5	26	29.5	35	41	49
Gasto de Aceite: carrera de sujeción(cm³)	7.03	10.07	18.89	32.66	57.91	109.06	141.37	246.18
Gasto de Aceite: carrera de retroceso(cm³)	5.57	7.75	15.28	27.43	48.65	95.76	132.55	199.04
Eff. Pistón Area de Sujeción(cm²)	3.8	4.91	8.04	12.56	19.63	31.16	34.48	50.24
Eff. Pistón Area de Retroceso(cm²)	3.01	3.78	6.5	10.55	16.49	27.36	32.33	40.62
Temperatura Adecuada(°C)	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C	-10~+70°C
