CSP

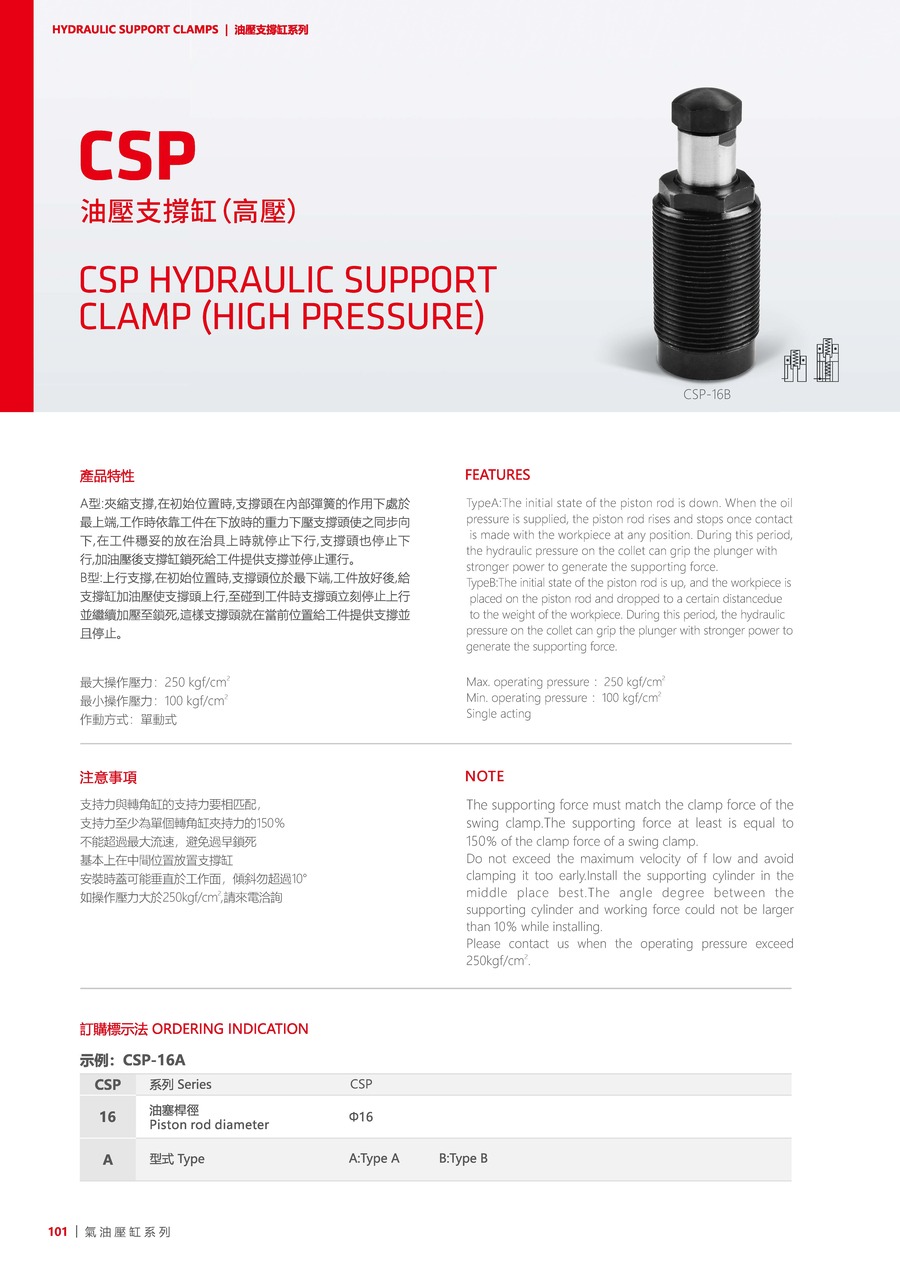

Información del Producto

Tipo A: Soporta la pieza con un resorte. Se usa el resorte para controlar la fuerza de sujeción cuando el pistón extiende a la más alta posición de soporte.

Tipo B: Soporta la pieza con la presión de aceite. El estado original del pistón está abajo. La presión de aceite deja el pistón subir y parar mientras toque la pieza. En el mismo tiempo, la fuerza de sujeción de la tapa aplica en el pistón.

Presión máx. de operación: 250 kgf/cm²
Presión mín. de operación: 100 kgf/cm²
Efecto Simple
NOTA:
La fuerza de soporte tiene que hacer juego con la fuerza de soporte del cilindro giratorio.
La fuerza de soporte es al menos 150% igual con un cilindro giratorio.
No se puede exceder la velocidad máxima de flujo para evitar sujetar rápido.
Es mejor que instale el cilindro en el centro de la fixtura.
El ángulo dentro del cilindro de apoyo y la fixtura no se puede inclinar 10° cuando instalando.

Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CSP
16
A

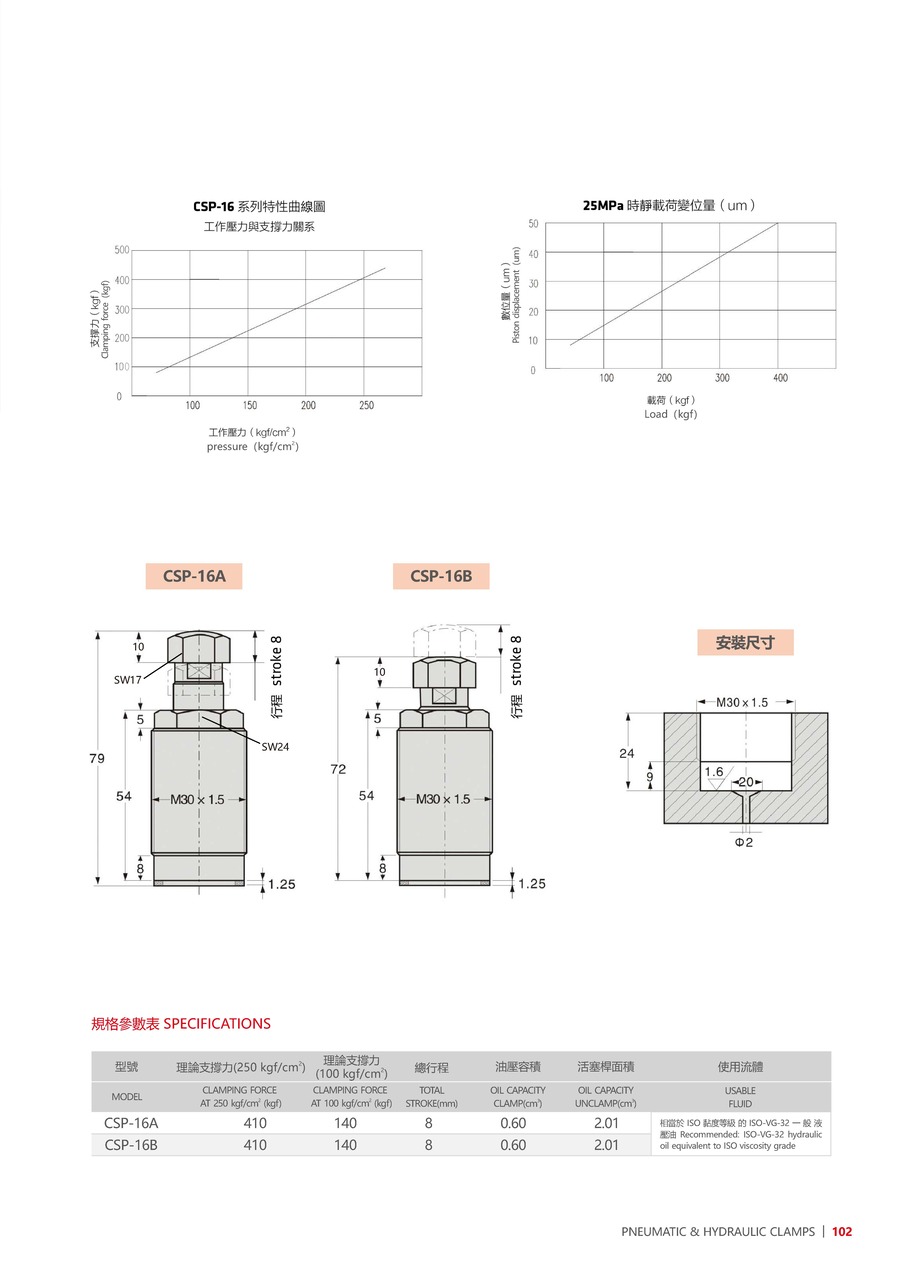

Información del Producto

Modelo CSP-16A CSP-16B
Fuerza de Soporte(250kgf/cm²) 410 410
Fuerza de Soporte(100kgf/cm²) 140 140
Carrera Total(mm) 8 8
Gasto de aceite: carrera de sujeción(cm³) 0.6 0.6
Area de Pistón(cm²) 2.01 2.01
