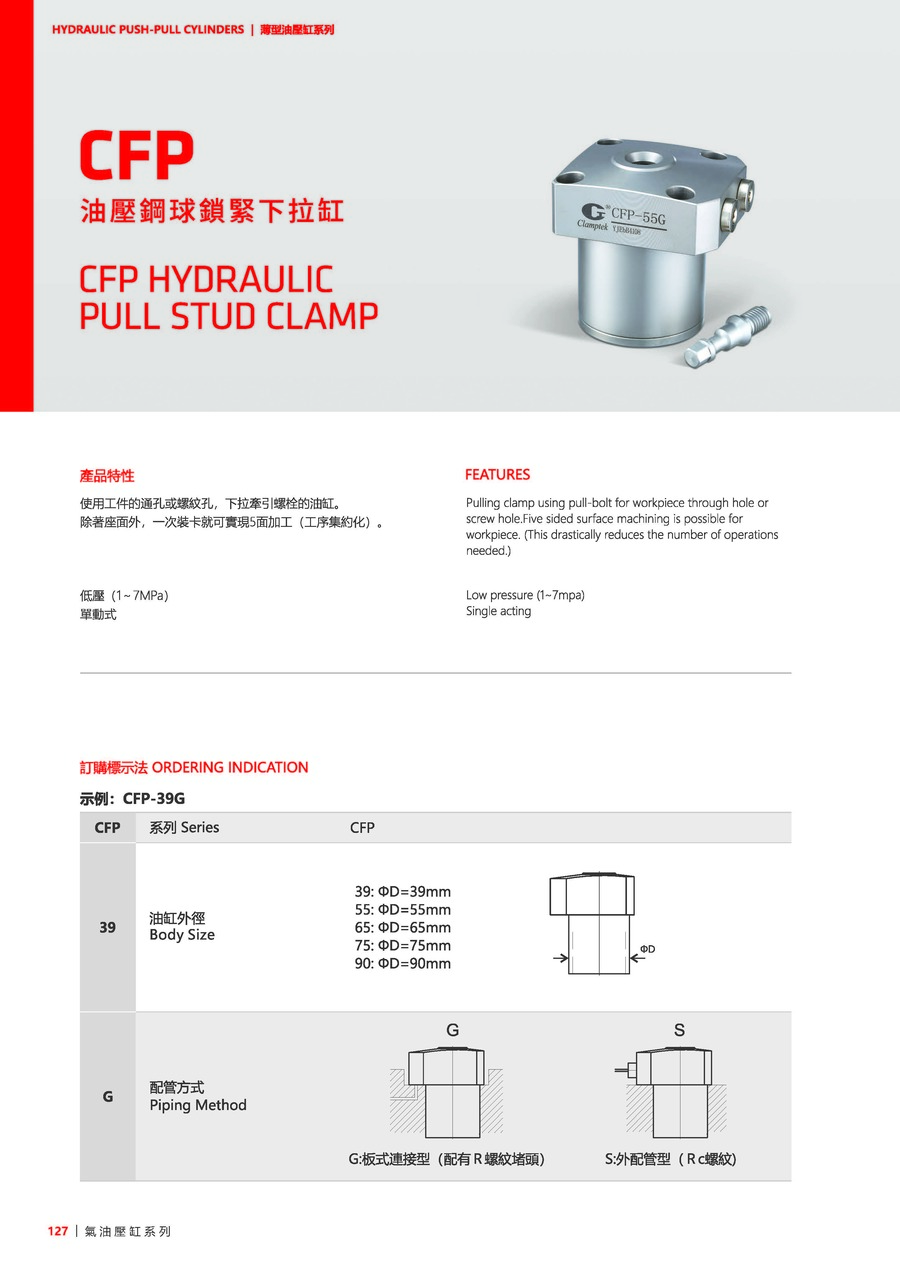

CFP

Información del Producto

El diseño de esta serie utiliza huellos o roscas y tornillos, sujeta la pieza con la fixtura a través de la fuerza tirada.
Mecaniza por cinco lados excepto el lado que conecta con la fixtura(proceso intensitivo).

Presión Baja(1-7Mpa)
Efecto Simple
Fluido utilizable: aceite equivalente a ISO-VG-32.

Indicación de Compra

CFP
39
G

Información del Producto

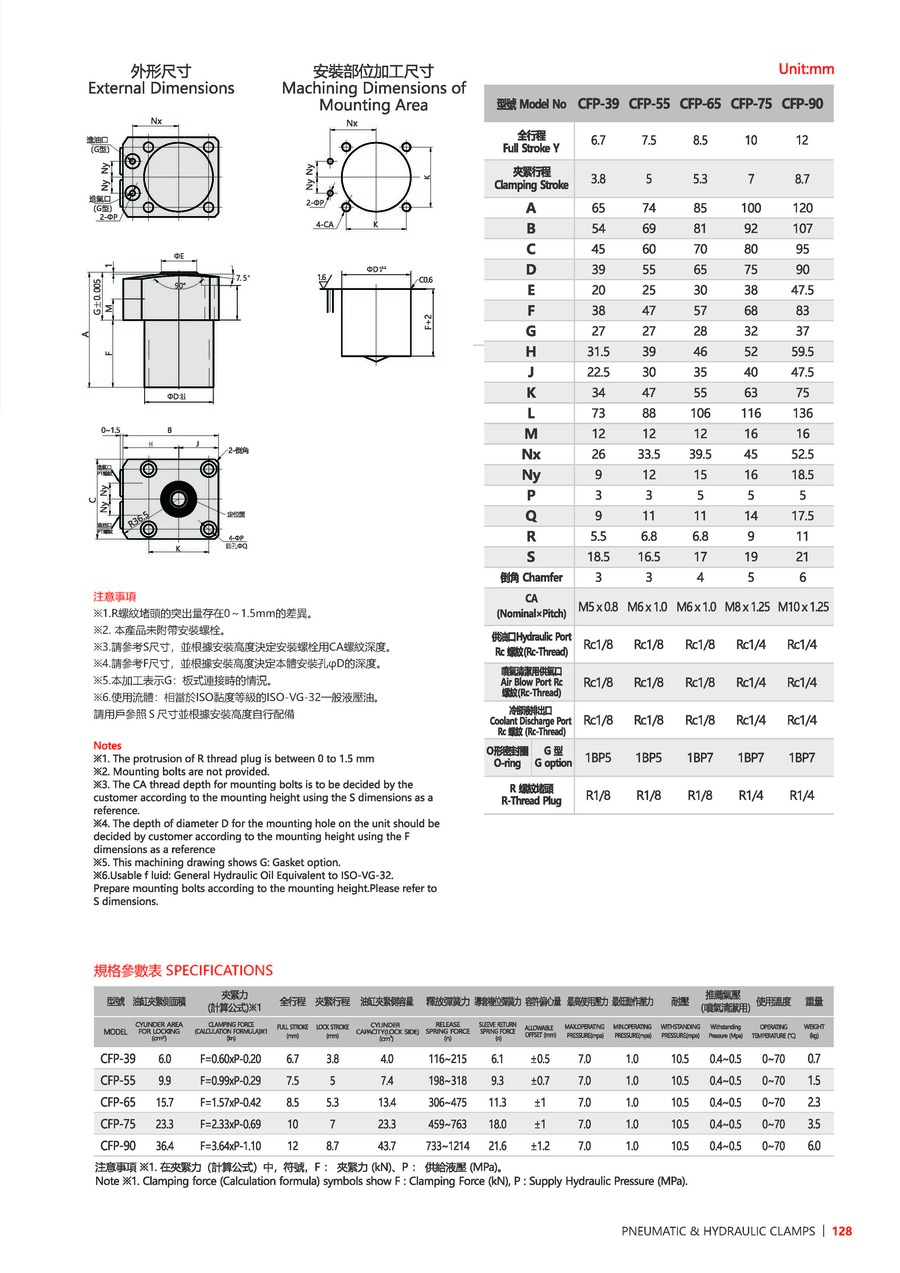

Modelo CFP-39 CFP-55 CFP-65 CFP-75 CFP-90
Eff. Pistón Area de Sujeción(cm²) 6 9.9 15.7 23.3 36.4
Fuerza de Sujeción(KN) F=0.60xP-0.20 F=0.99xP-0.29 F=1.57xP-0.42 F=2.33xP-0.69 F=3.64xP-1.10
Carrera Total(mm) 6.7 7.5 8.5 10 12
Carrera de Sujeción(mm) 3.8 5 5.3 7 8.7
Gasto de aceite: carrera de sujeción(cm³) 4 7.4 13.4 23.3 43.7
Fuerza Soltada del Resorte(N) 116~215 198~318 306~475 459~763 733~1214
Fuerza Regresada del Resorte(N) 6.1 9.3 11.3 18 21.6
Offset Máximo Admisible(mm) ±0.5 ±0.7 ±1 ±1 ±1.2
Presión Máx. de Operación(Mpa) 7 7 7 7 7
Presión Mín. de Operación(Mpa) 1 1 1 1 1
Presión de Resistencia(Mpa) 10.5 10.5 10.5 10.5 10.5
Presión de Aire Limpieza Recomendado(Mpa) 0.4~0.5 0.4~0.5 0.4~0.5 0.4~0.5 0.4~0.5
Temperatura Adecuada(°C) 0~70 0~70 0~70 0~70 0~70
Peso(kg) 0.7 1.5 2.3 3.5 6
