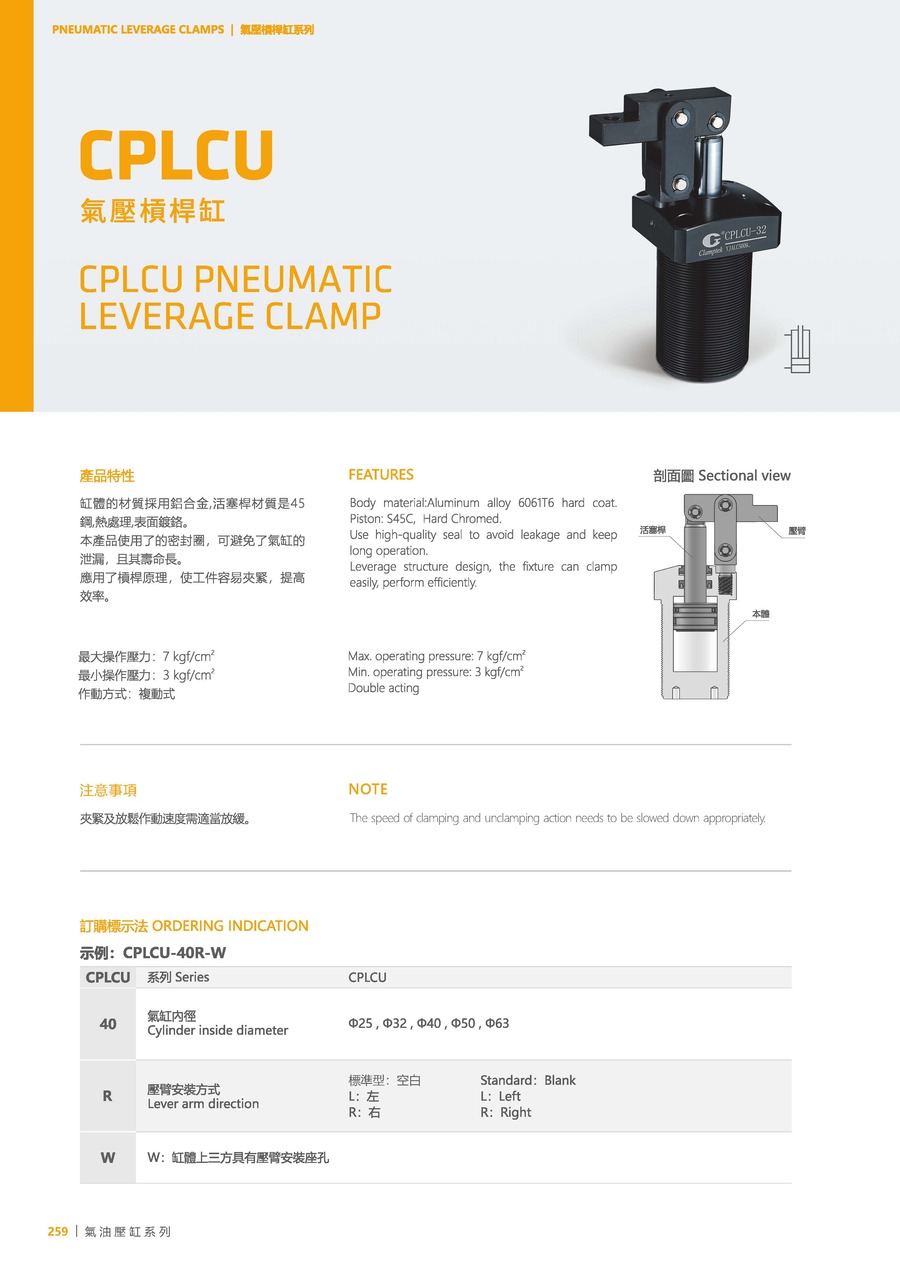

CPLCU

Información del Producto

Material del cuerpo: Aleación de aluminio 6061T6 recubrimiento duro. Pistón: S45C, cromado duro.
Usa sellos de alta calidad para evitar fugas y mantener un largo funcionamiento.
Aplica el diseño de palanca para sujetar fácilmente y realizarlo de manera eficiente.

Presión máx. de operación: 7 kgf/cm²
Presión mín. de operación: 3 kgf/cm²
Efecto Doble

NOTA:
Debe bajar la velocidad de operación cuando sujetando y retrocediendo.
Fluido utilizable: Seco filtro de aire comprimido.

Indicación de Compra

（Ej.CPLCU-40R-W）

CPLCU	Serie	CPLCU
40	Diámetro Interior	Ø25, Ø32, Ø40, Ø50, Ø63
R	Dirección de Palanca	R: Derecha, L: Izquierda, Blanco: No dirección(Estándar)
W	-	W: Hay huellos en tres lados del cilindro para instalar el brazo.

Información del Producto

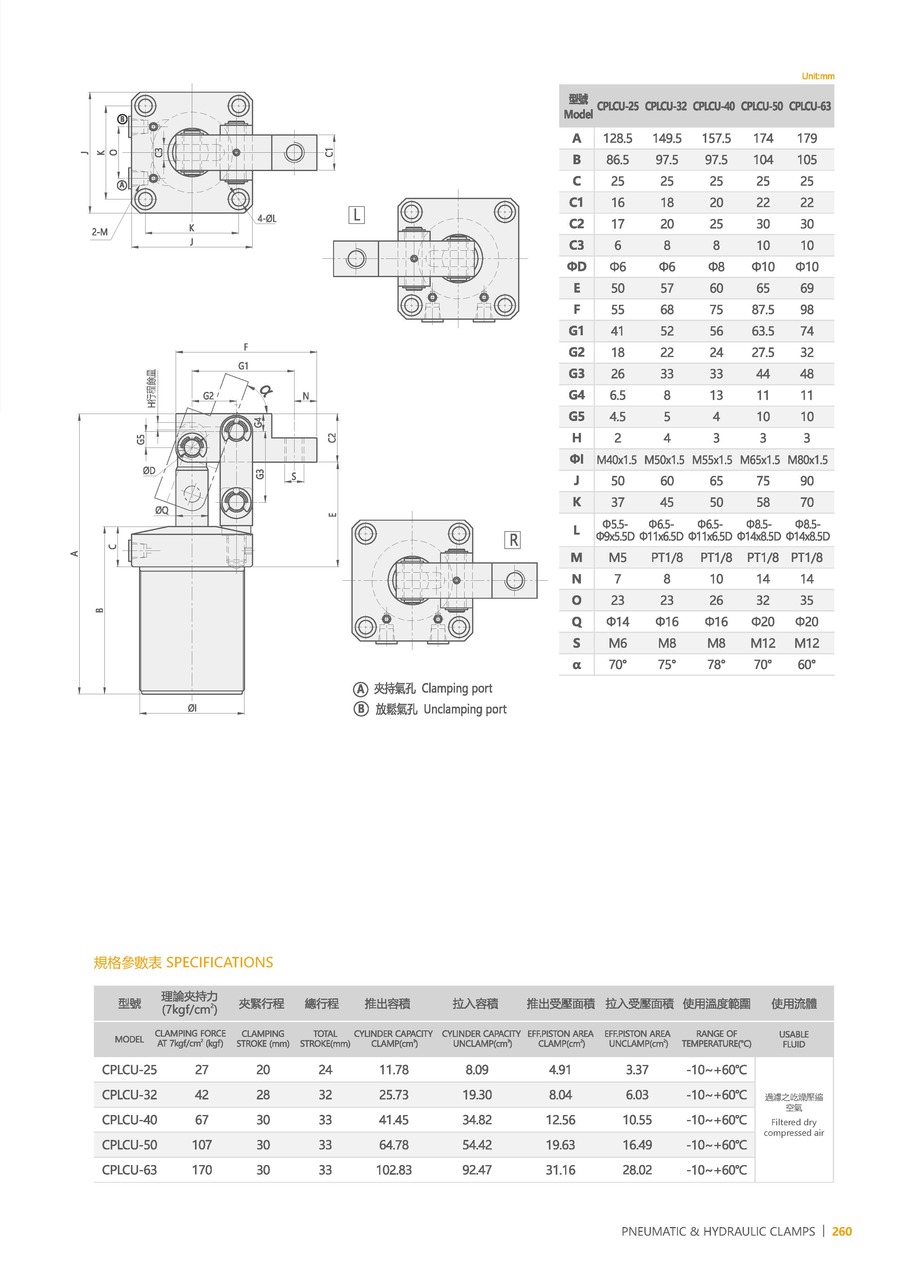

Modelo	CPLCU-25	CPLCU-32	CPLCU-40	CPLCU-50	CPLCU-63
Fuerza de Sujeción(7kgf/cm²)	27	42	67	107	170
Carrera de Sujeción(mm)	20	28	30	30	30
Carrera Total(mm)	24	32	33	33	33
Gasto de Aceite: carrera de sujeción(cm³)	11.78	25.73	41.45	64.78	102.83
Gasto de Aceite: carrera de retroceso(cm³)	8.09	19.3	34.82	54.42	92.47
Eff. Pistón Area de Sujeción(cm²)	4.91	8.04	12.56	19.63	31.16
Eff. Pistón Area de Retroceso(cm²)	3.37	6.03	10.55	16.49	28.02
Temperatura Adecuada(°C)	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C	-10~+60°C
