PB

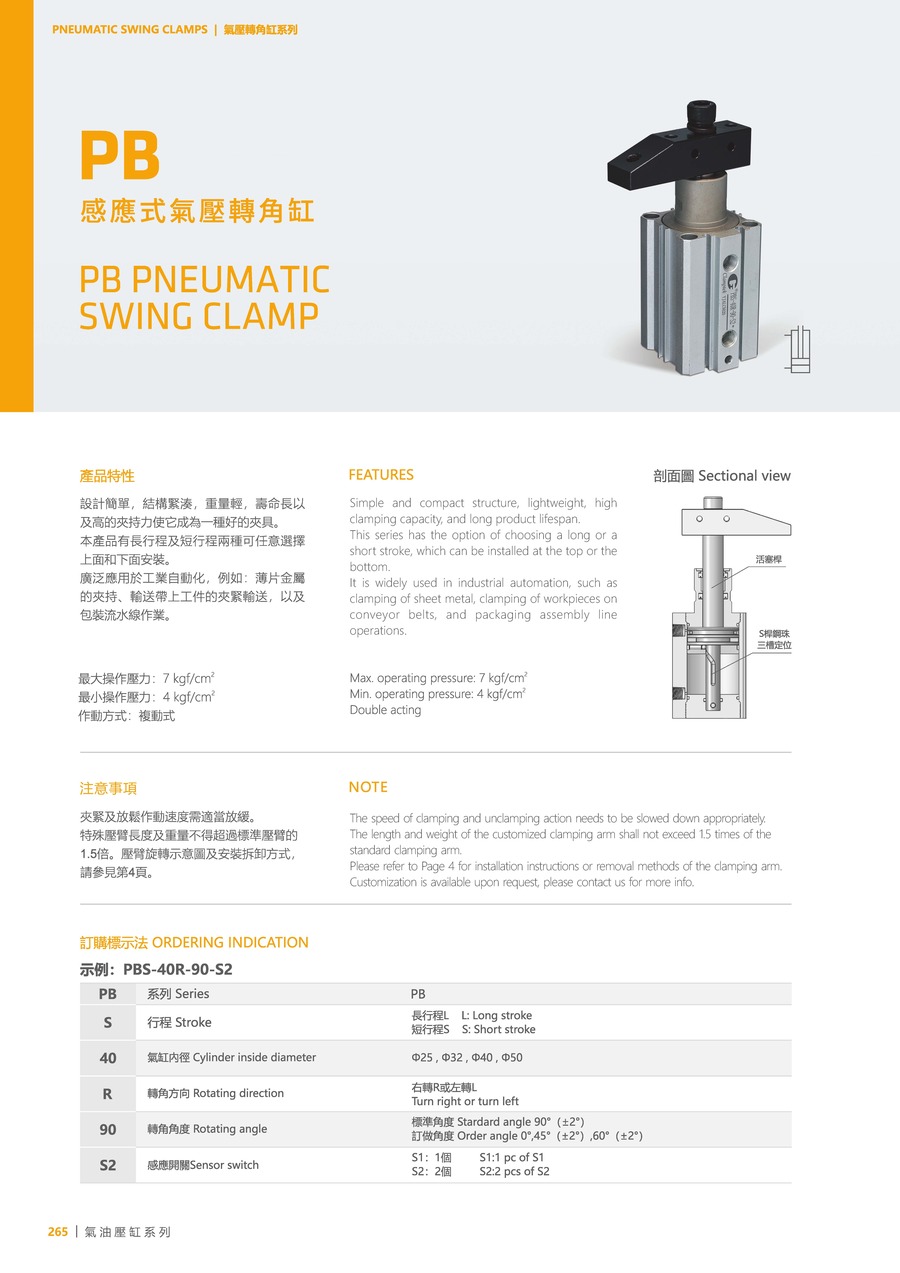

Información del Producto

Este producto es perfecto, el diseño simple, estructura compacta, peso ligero, la vida útil es larga y la capacidad de retención es fuerte. Dos tipos disponibles: carrera larga y carrera corta.
La fijación de la parte superior, la base o el lado del cilindro es bien.
Se aplica en la industria de automatización, por ejemplo, recorte de papel de aluminio, el recorte y el transporte de la pieza de trabajo en la cinta transportadora, utilizado principalmente para el embalaje de la canalización.

Presión máx. de operación: 7 kgf/cm²
Presión mín. de operación: 4 kgf/cm²
Efecto Doble
NOTA:
Baja la velocidad de operación cuando sujetando y retrocediendo.
Brazos personalizados no exceden 1.5 veces de peso y largo que el de original.
Para obtener la manera de instalación de brazo, refiere la página de Q&A, por favor.

Fluido utilizable: Seco filtro de aire comprimido.

Indicación de Compra

PB
S
40
R
90
S2

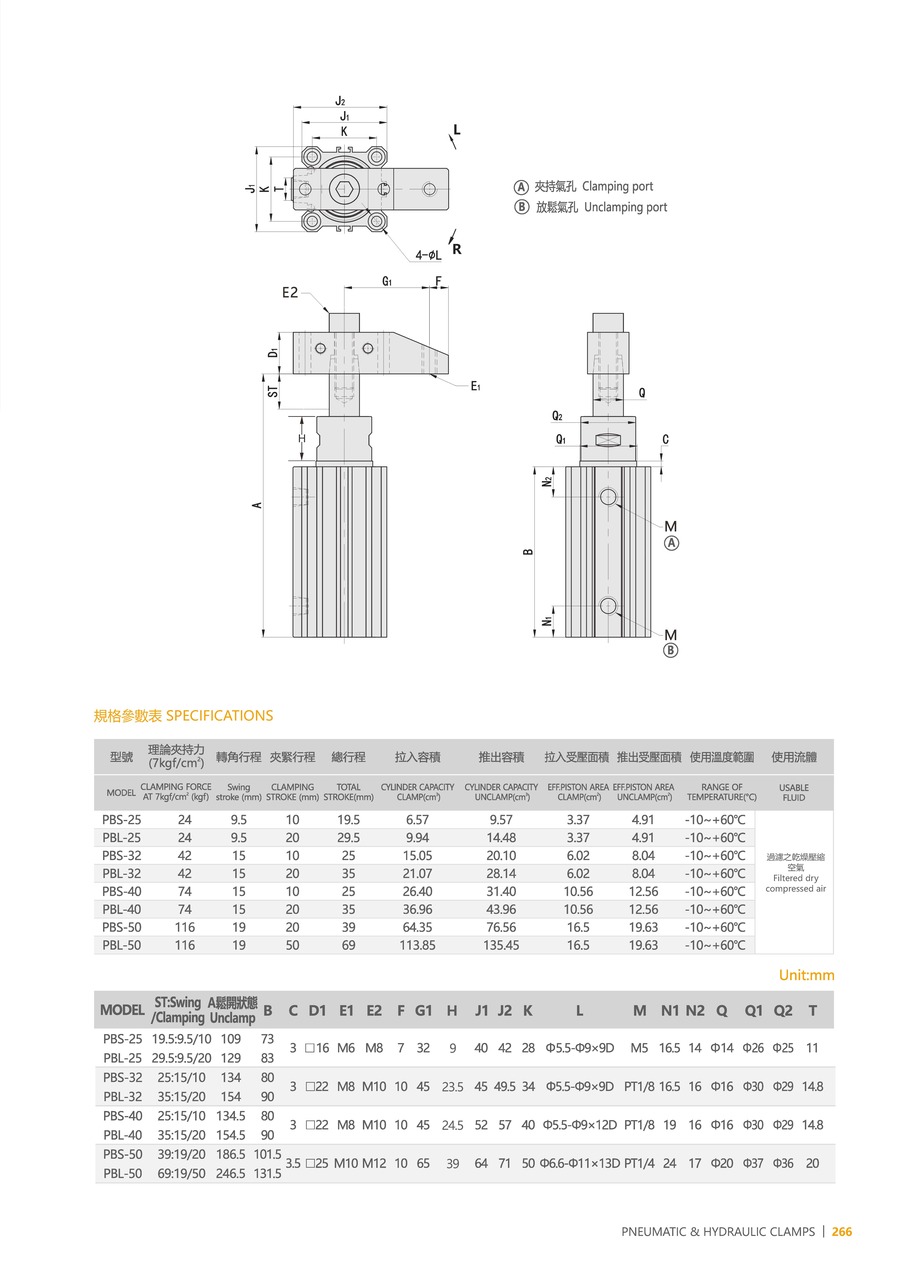

Información del Producto

Modelo PBS-25 PBL-25 PBS-32 PBL-32 PBS-40 PBL-40 PBS-50 PBL-50
Fuerza de Sujeción(7kgf/cm²) 24 24 42 42 74 74 116 116
Carrera de Giro(mm) 9.5 9.5 15 15 15 15 19 19
Carrera de Sujeción(mm) 10 20 10 20 10 20 20 50
Carrera Total(mm) 19.5 29.5 25 35 25 35 39 69
Gasto de Aceite: carrera de sujeción(cm³) 6.57 9.94 15.05 21.07 26.4 36.96 64.35 113.85
Gasto de Aceite: carrera de retroceso(cm³) 9.57 14.48 20.1 28.14 31.4 43.96 76.56 135.45
Eff. Pistón Area de Sujeción(cm²) 3.37 3.37 6.02 6.02 10.56 10.56 16.5 16.5
Eff. Pistón Area de Retroceso(cm²) 4.91 4.91 8.04 8.04 12.56 12.56 19.63 19.63
Temperatura Adecuada(°C) -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C -10~+60°C
